안녕하세요?

씨투이에스코리아 입니다.

오늘은 저희 회사가 가지고 있는 사출 성형 해석 전문 CAE 소프트웨어인 <Moldex3D>를 사용하여 성공적인 제품을 만들어낸 고객의 이야기를 소개해 드리려고 합니다.

혁신적이고 고품질의 패스너 제품을 생산하기 위해 STANLEY에서는 Moldex3D를 사용하여 게이팅 시스템을 개선하였다고 합니다. 이로 인하여 최적의 성능을 얻고 미성형을 방지할 수 있다고 하는데요! STANLEY에서 Moldex3D를 사용하여 어떠한 방법으로 사용하였는지 함께 보시죠!

사출 성형과 Moldex3D에 대해 궁금하시거나 문의 사항 있으시면 언제든 하단의 연락처로 연락 부탁드립니다. 빠르게 도움 드릴 수 있도록 하겠습니다.







감사합니다.


Essential Strength Optimization for Fastening Products



요약

일반적으로 패스너는 크기가 작고 생산 변수 제어도 간단한 편이지만, 크고 복잡한 부품을 생산해야 할 경우에는 가능한 변수를 예측하고 제조 과정에서 발생하는 변형, 미성형 등의 결함 문제를 해결하는 데 도움을 줄 적절한 도구가 필요합니다. 이번 사례는 STANLEY팀이 고품질의 패스너 제품을 생산하기 위한 개선된 게이팅 시스템을 제조하는 것입니다.

주의할 점

- 최적화 성능을 얻기 위한 밸브 게이트 위치 결정

- 미성형 방지

솔루션

Stanley Engineered Fastening은 연구 초기 단계에서 Moldex3D로 제품 설계를 분석하였으며, 시뮬레이션 결과를 통해 최적의 밸브 게이트 수량 및 위치를 결정하고 냉각 러너 시스템 설계를 최적화함에 따라 유동 균형을 달성하고 나아가 밸브 게이트 비용을 절감하였습니다.

이점

- 설계 초기 최적화 게이트 위치 식별

- 수정 비용 절감, 프로젝트 일정 유지

- 미성형 문제 해결

사례 연구

도구 설계의 최적화 방법에 따라 적절한 유동을 보장하려면 120mm마다 게이트가 있어야 합니다. 처음에 STANLEY Engineered Fastening팀은 기준에 따라 3개의 밸브 게이트를 선택했지만, 최적의 성능을 얻기 위해 설치 위치를 결정해야 했습니다. 또한 플라스틱 사출 성형 과정에서 정확한 게이트 위치를 선택하지 않을 경우 미성형 결함이 발생할 수 있습니다. 이러한 문제를 해결하기 위해 STANLEY팀은 Moldex3D를 사용해 게이트 기여도를 검증하고 그에 따라 게이트 위치를 조정했습니다.

Moldex3D를 사용해 몇 차례 반복한 후, STANLEY팀은 그림 1 및 그림 2와 같이 최적의 밸브 게이트 수(3)와 게이트 위치를 찾아냈습니다.

그림 1. 초기 게이트 시스템(밸브 게이트)

그림 2. 초기 게이트 시스템(밸브 게이트) 및 그 유동 선단 시뮬레이션 결과

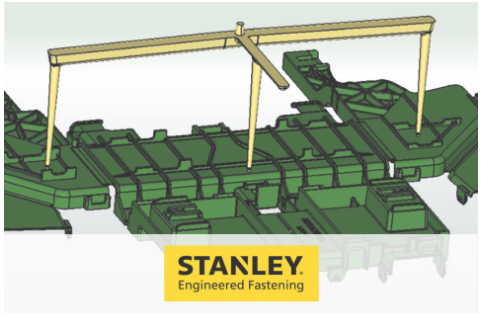

밸브 게이트의 비용이 많이 들기 때문에, 고객은 보다 경제적인 솔루션을 요청했습니다. 따라서 STANLEY팀은 보다 균형 잡힌 유동의 러너 시스템을 찾기 위해 노력했고, Moldex3D를 통해 분석 및 검증을 실행했습니다. 그림 3을 보면 게이트 입구에서 게이트 2까지의 거리가 게이트 1과 3보다 더 가까우므로 플라스틱 용융물이 3개 게이트 위치에서 동시에 몰드로 들어갈 수 있는 특수 러너 시스템을 설계하였습니다. 최적화된 게이트 시스템의 유동 선단 시뮬레이션은 그림 4와 같습니다.

그림 3. 최적화된 게이트 시스템(냉각 러너)

그림 4. 최적화된 게이트 시스템(냉각 러너) 및 유동 선단 결과

그림 5는 3개의 밸브 게이트를 가진 충전 방식을 보여 줍니다 (재료 데이터 : PP-SABIC PP PHC26 (MFI = 8g / 10min)). 그림 6은 냉각 러너 시스템의 충전 방식을 나타내며, 이러한 설계를 통해 3개 게이트가 직접 3개 게이트 시스템과 매우 유사하게 작동될 수 있습니다 (재료 데이터:PP – TAIRIPROK4535 (MFI = 35g / 10min)). 그 결과, 게이트 위치 근처에 리브를 추가하여 제품의 설계를 약간 변경함에 따라 그 리브를 통해 제품의 충전이 더 빨라지게 되었습니다.
