MOLDING INNOVATION (Injection (IM) / Compression (CM) / Injection Compression (ICM) / Fiber / FEA Interface / Foam Injection / Resin Transfer (RTM) / Cooling Channel Designer (CCD) / Gas,Water-Assisted Injection (GAIM/WAIM) / Powder Injection (PIM) / Co-Injection / Bi-Injection / DOE Optimiztion (Expert) / Optics / PU Chemical Foaming

원활하고 신속한 Molding Simulation



              <그림을 클릭하시면 Moldex3D 브로셔를 다운로드 받으실 수 있습니다.>



Moldex3D는 복잡한 사출성형 절차를 다양한 결과 확인 및 분석을 통하여 제품 및 금형 설계를 최적화하며, 제품 개발 기간을 단축하고 생산성을 높여 투자수익 (ROI)를 극대화 하는데 결정적인 도움을 드립니다.





☐ Moldex3D의 특징



  • CAD 인서트식 사전 처리
  • 고급 자동 3D 메쉬 엔진
  • 고해상도 3D 메쉬 기술
  • 고효율 평행 연산





☐ Moldex3D의 Mesh



Moldex3D 메쉬는, 2D 삼각형 및 사각형 메쉬, 3D 사면체, 프리즘, 육면체, voxel(brick)와 피라밋 형태 메쉬, Moldex3D 메쉬 등 각종 다양한 메쉬 유형을 지원합니다. Moldex3D 메쉬는 여러 종류의 주류 메쉬 방식, 곧 정삼각형 표면, 사면체 위주의 표면 메쉬, 정사각형 메쉬, 경계층 메쉬, 순 voxel 메쉬, 혼합식 리얼 메쉬, 그리고 중간면 간소화 메쉬와 같은 메쉬 방식을 제공합니다. 고객은 선택에 부합되는 자신의 특수 시뮬레이션 요건에 따라 메쉬 모형을 만듭니다.



설계검증 금형 공정 혁신 금형 공정 혁신+
자동화 메쉬 생성 자동화 메쉬 생성

수동 제어 메쉬

(Hexa, Prism, Pyramid, Hybrid)

CAD/PLM 통합 CAD/PLM 통합 공정 개선, 특수 공정 지원
간단, 신속, 효율 정교함, 정확성, 효율 맞춤형, 정교함, 정확성



eDesign

자동 메쉬 기능의 완벽한 성형 시뮬레이션 도구

Professional

효율적이고 정확한 자동 메쉬 기능 지원

Advanced

높은 정밀도와 특수 공정 시뮬레이션의 확장







☐ Moldex3D 기본 모듈


Flow



• 캐비티 내부에서 용융 된 플라스틱의 충진 과정을 시뮬레이션

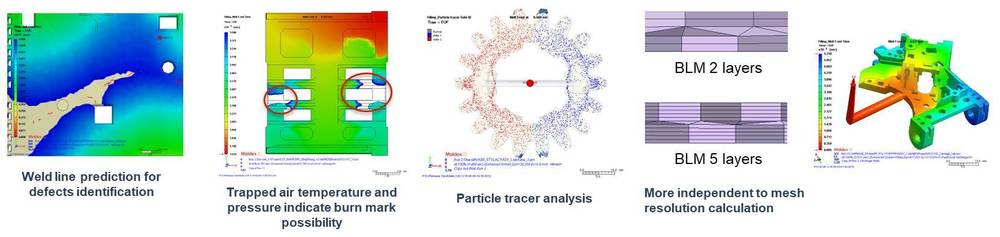

• 최소 weld line, Air trap, Burn mark 및 Short shot 문제를 해결하기 위한 게이트 및 러너 설계 최적화

• 향상된 입자 추적 시뮬레이션

• 향상된 slow solver 및 메쉬 해상도 계산 효율에 대한 신뢰도 향상


Pack



• 충진 후 연속적으로 용융물을 Cavity에 적용

• 게이트 freeze 시간 예측 및 average pressure effect에 대한 유효 보압 시간 추정

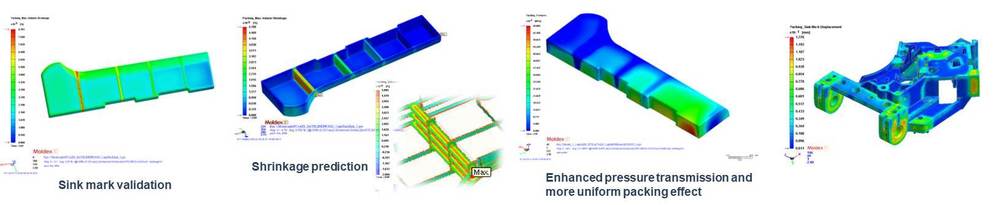

• Warpage 제어를 위해 체적 수축 및 Clamping 요구사항 예측

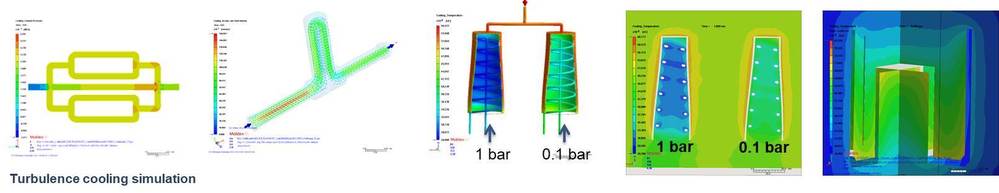

Cool



• 금형 및 냉각 회로 설계를 위한 고급 분석 기능을 통한 냉각 시뮬레이션 지원

• 금형 온도 변화를 제어하여 냉각 효율을 최적화하고 부품의 Warpage를 최소화합니다.

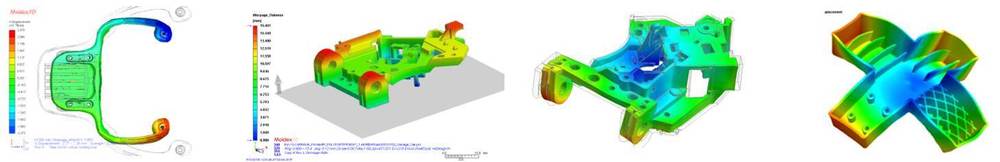

Warp



• 수축의 영향으로 인한 부품의 변형 비율 및 Warpage의 원인 확인

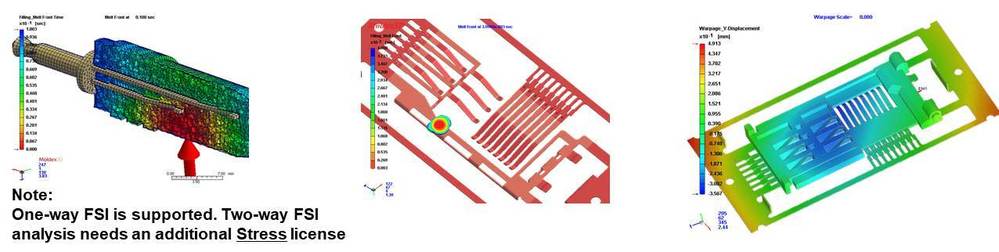

MCM



• 인서트 몰딩, 오버 몰딩 및 멀티 샷 연속 성형 공정 시뮬레이션





☐ Fiber Reinforced Plastics

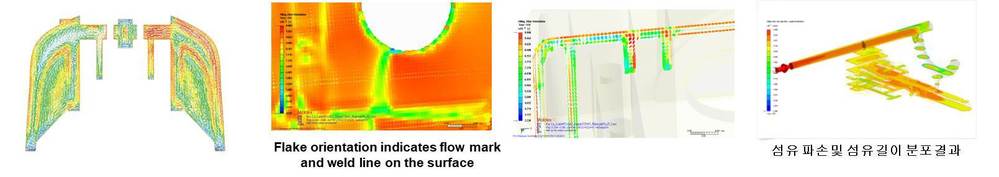

Fiber (섬유 배향해석)



• Short & long fiber-reinforced plastics 의 섬유 방향, 길이, 파손 및 농도에 대한 완벽한 예측 지원

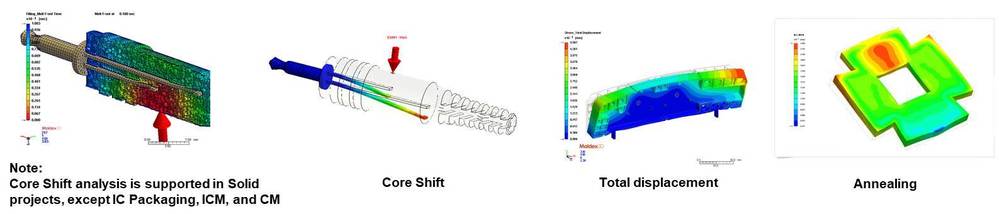

Stress



• 하중에 의한 변형 평가

• 인서트와 유체 상호 작용을 이용한 코어 처짐 시뮬레이션의 코어 시프트 해석 지원

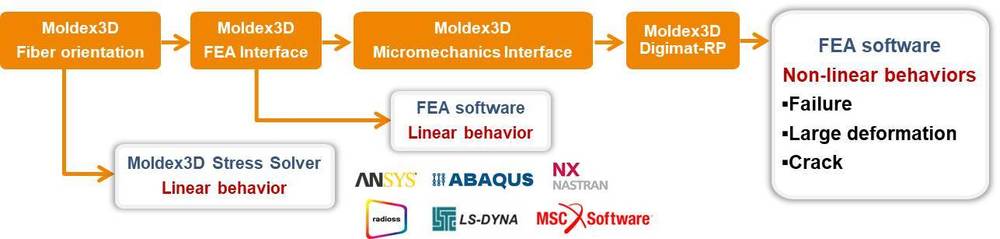

FEA Interface

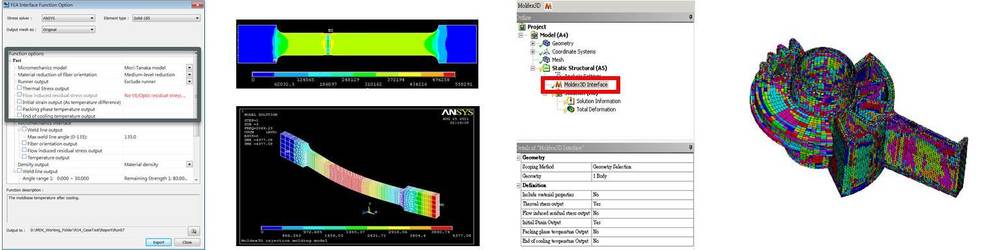

• 효율적인 구조 검증을 위한 직접적인 데이터 출력 및 3D 결과 매핑 제공



Digimat-RP



• 강화 된 플라스틱 부품의 보다 정확한 구조 비선형 재료 검증







☐ Moldex3D 특수 공정

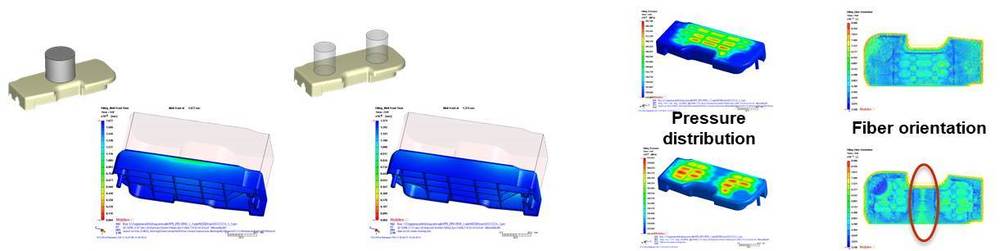

Compression Molding



• 충진재(Charge) 디자인을 결정하기 위한 압축성형 파라미터 제어

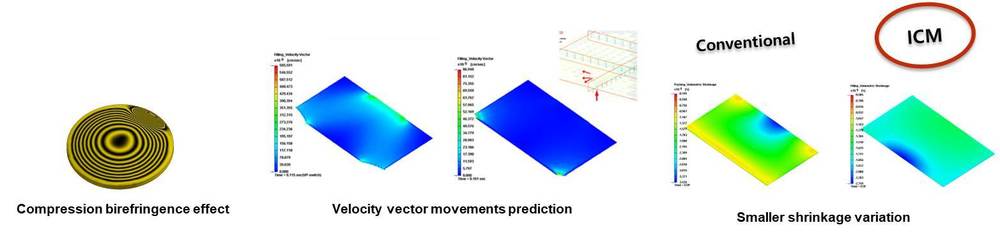

Injection Compression Molding



• 얇고 평평한 제품에 대해 잔류 응력, 수축 및 뒤틀림을 최적화하기 위한 VE 및 광학 분석 지원

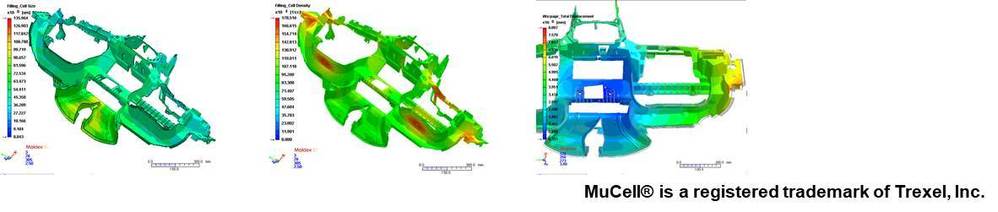

Foam Injection Molding



• 미세 기포 발생 과정에서 고분자 가스의 용융 팽창 거동을 시각화합니다.

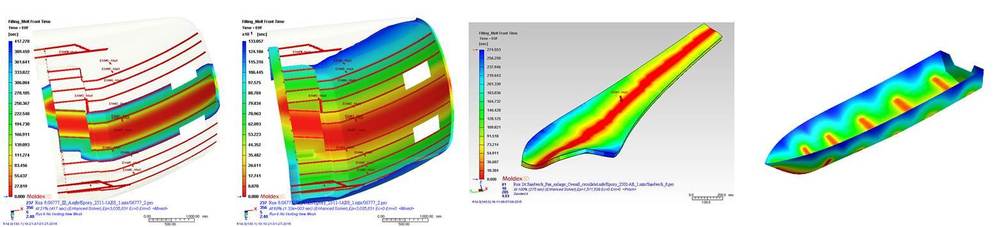

Resin Transfer Molding



• 다양한 섬유 매트 유형 및 방향에 미치는 영향에 대한 충진 성능 시뮬레이션

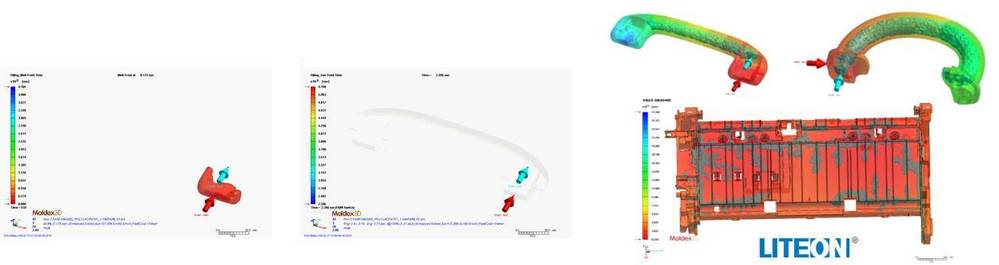

Gas / Water Assisted Injection Molding (GAIM / WAIM)



• 적절한 주입 시간과 플라스틱 및 가스 주입량으로 폴리머 입구 및 가스 입구 위치 결정

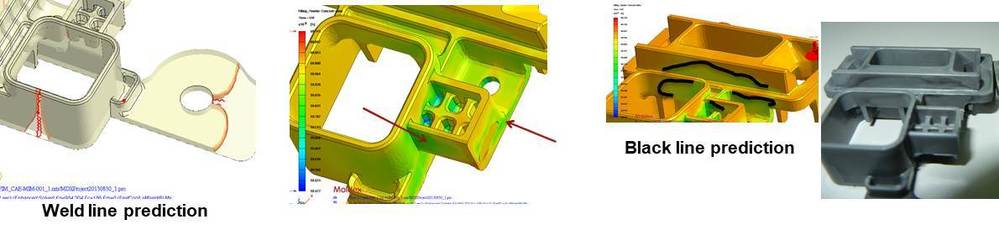

Powder Injection Molding (PIM)



• 분말 농도에 미치는 영향을 고려하고 분말과 결합제의 상분리로 인한 Blank line 예측



Co-Injection Molding

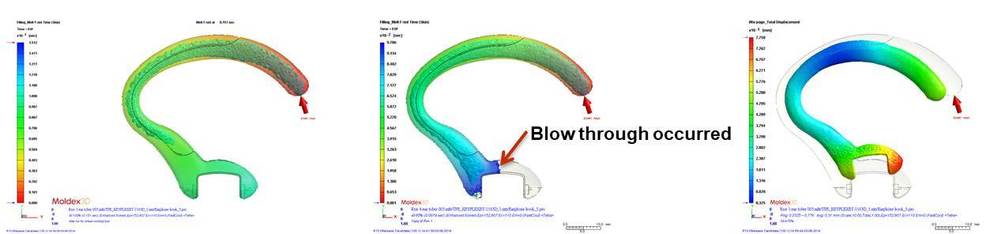

• Skin과 핵심 물질의 동적 충진 상호 작용을 시각화합니다.

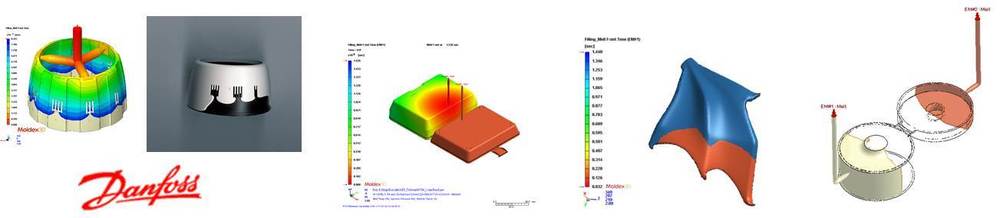

Bi Injection Molding



• 2 개의 Melt front를 가시화하고 잠재적인 Weld-line을 예측하여 gate 설계를 최적화

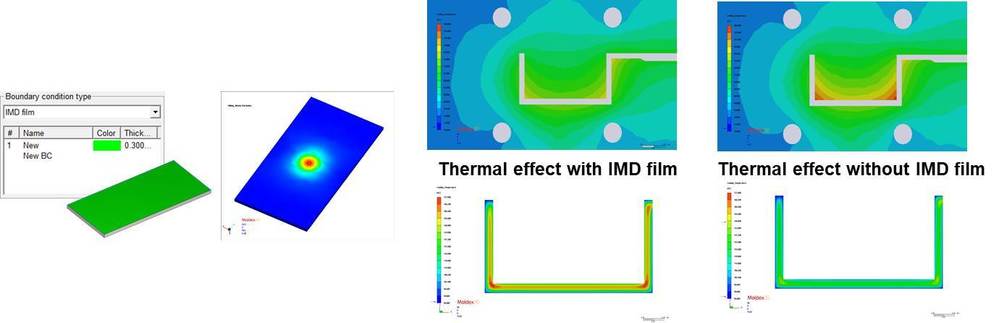

In-Mold Decoration (IMD)



• 필름의 wash-off 잉크 장식을 더 잘 예측할 수 있는 wash-out index 제공



PU Chemical Foaming



• 폴리 우레탄 (PU) 화학 발포 공정의 시뮬레이션을 위한 새로운 기능

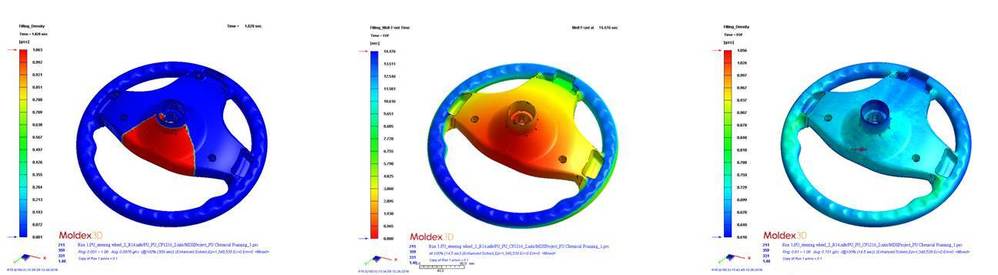

• 화학적 효과에 따른 기포 변화 및 밀도 분포 예측



☐ Thermal

Advanced Hot Runner

3D Coolant CFD



☐ Optical

Optics

Viscoelasticity (점탄성 해석)



☐ DOE & Optimization

Expert
