DIGIMAT
적용분야
복합재료 물성 모델링, 공정 해석 결과인 섬유배향 정보를 구조해석 모델에 Mapping, 공정해석 (사출, 드레이핑)과 구조해석 소프트웨어와의 연계기능

The Composite materials modeling Software



      <그림을 클릭하시면 DIGIMAT 브로셔를 다운로드 받으실 수 있습니다.>





DIGIMAT은 복합재료(PMC, MMC, 고무, nano-composite, honeycomb sandwich panel, hard metal 등 화학적/물리적으로 다른 재료를 혼합하여 특성을 강화한 재료, 다상재료(multi-phase material)는 구성 재료의 비율, 형상 등에 따라 다른 매우 복잡한 비선형 물성을 가지는 경우가 많아 기존의 해석 소프트웨어만으로는 정확한 거동 해석이 매우 어렵습니다. DIGIMAT은 다상 재료의 비선형 멀티스케일 물성 모델링 기능 및 공정해석/구조해석 소프트웨어와 연계기능을 제공하여 재료 엔지니어에게는 재료물성 이해 및 최적화를 돕고 구조엔지니어에게는 제조공정 및 micro-mechanics 특성을 고려한 정확한 구조해석을 도와줍니다.







DIGIMAT-MF

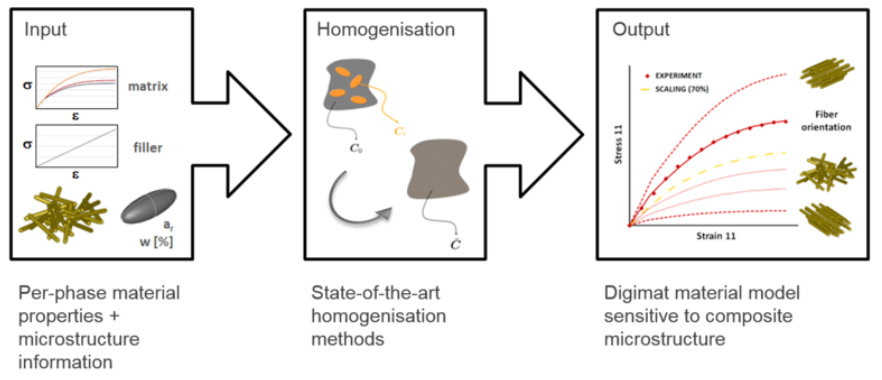

DIGIMAT-MF는 미세 구조 정의를 기반으로 복합 재료의 거시적 성능을 신속하게 계산합니다. 복합재료 각 구성물(Matrix와 inclusion)의 물성과 첨가재 (inclusion)의 함유율 (체적비 또는 중량비), 방향, 형상 등의 변수를 입력하면 MF는 균질화(homogenization) 기능을 이용하여 복합재료의 등가 물성을 계산합니다.

    • Mean-Field Homogenization 기술을 이용하여 다상 재료의 비선형 거동을 신속하고 정확하게 예측 (Stiffness, Failure, Creep, Fatigue, Conductivity)







DIGIMAT-FE









DIGIMAT-FE는 사실적인 RVE를 유한요소로 해석하여 다상재료의 Microscopic level에서 local/global 비선형 거동을 정확히 예측.

    • 유한요소 균직화를 기반으로 한 복합재 물성 예측을 위한 도구

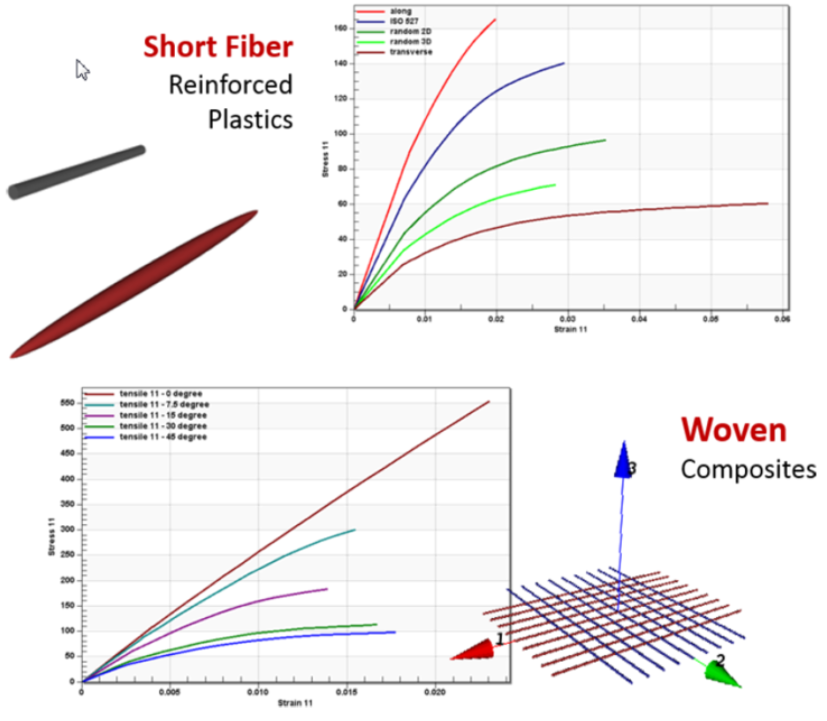

    • 비선형 해석부터 열/전기 전도성에 대해 직물복합재 (woven)에서 단섬유강화플라스틱(SFRP)에 이르기까지 매우 광범위한 재료에 대해서 모델링을 지원합니다.







DIGIMAT-MX









DIGIMAT-MX는 재료모델의 준비, 저장, 검색 및 재료 공급자와 사용자간의 안전한 재료 모델 교환을 제공하는 재료 DB로서 역공학 (Reverse Engineering) 기능에 의한 재료 모델링 기능도 제공

    • 시편 시험 결과를 통해 미세역학(Micro-mechanic) 이론 기반으로 섬유와 수지의 물성을 역으로 모델링 할 수 있는 역공학(reverse engineering)기능을 포함하고 있습니다.







DIGIMAT-MAP









DIGIMAT-MAP는 여러공정 / 구조해석 소프트웨어간에 서로 다른 Shell과 Solid 요소메쉬 간의 fiber orientation, residual stress, temperature field, weld lines 등의 스칼라 및 텐서 데이터를 매핑







DIGIMAT-CAE









DIGIMAT-CAE는 구조해석코드 및 공정해석 코드와의 인터페이스를 제공하며 비선형 멀티스케일 모델링 기법(MACRO / MIRCO / HYBRID)을 이용하여 복합재료 부품의 성능을 정확히 예측.

    • 제품 생산 공정과 최종 복합재 부품을 연결하는 다리 역할

    • 제조 공정 해석 결과와 구조 해석용 모델 사이의 비선형 소재 정보를 Coupling 해주는 중심 역할







DIGIMAT-RP









DIGIMAT-RP는 DIGIMAT-MX/MAP/CAE 과정을 직관적인 GUI 형태의 도구로 제공 (Fiber orientation estimator 제공 : injection simulation 지원).

    • 사출공정해석 결과를 고려한 구조해석을 수행하기 위하여 필요한 모듈 (MX/MAP/CAE)를 GUI형태로 통합한 솔루션

    • MOLDEX3D Interface인 Digimat-RP/FIBER estimator를 통해 섬유 배향을 직접 예측할 수 있으며 사출해석 결과 가져오기 하여 공정 / 구조해석 소프트웨어간에 섬유배향을 쉽게 매핑할 수 있습니다.







DIGIMAT-HC









DIGIMAT-HC는 최신의 Micro-mechanical material modeling 기법을 사용하여 Honeycomb sandwich panel을 쉽고 효과적으로 설계 (3 & 4 point 굽힘/전단 특성 분석)







DIGIMAT-VA









DIGIMAT-VA는 연속섬유강화복합재(CFRP)의 물성 특성을 정확하고 효율적으로 가상분석 (Laminate Coupon Testing, A & B-basis 허용값 계산, 초기 파손 원인 분석)







DIGIMAT-AM









DIGIMAT-AM은 폴리머 부품의 Additive Manufacturing 전용 공정 시뮬레이션 솔루션입니다.

    • 공정 특성 및 재료 거동을 고려한 출력물의 휨(warpage) 및 잔류응력(residual stress)을 예측합니다.
