Cadfil
적용분야
컴퓨터 프로그래밍 (NC) 제어 Filament Winding 머신을 위한 솔루션
Module List
Cadfil Axsym: Rocket Motors and general axisymmetric shapes / Cadfil Lite: Pressure Vessels (Gas bottles and closed end cylinders) / Cadfil Pipewinder: Pipes and Tubes / Cadfil-Sphere: Ultra high performance pressure spheres / Cadfil-Spar: Non-round spars & masts / & Many other applications





       <↑그림을 클릭하시면 Cadfil 홈페이지로 이동합니다.>











☐ Cadfil은?



• Cadfil은 CNC Filament Winding 머신의 해석을 위한 가공 프로그램을 생성하는 CAD (Computer Aided Design) 패키지입니다.



• Cadfil 시스템의 목표는 사용자가 NC Filament Winding 머신을 제어하기 위한 매우 정확한 CNC 가공 프로그램을 쉽게 생성할 수 있도록 하는 것입니다.



• 단 몇 분 안에 사용자는 형상에 적용 가능한 와인딩 각도를 확인하고, 섬유가 움직이는 경로를 생성하며, 필요한 섬유량을 예측하고, 예측한 와인딩 시간을 바탕으로 완성된 제어 프로그램을 생성할 수 있습니다.



• 장소와 시간에 상관없이 사용이 가능하여 와인딩 작업을 포함한 전체 프로세스 시간을 크게 단축할 수 있으며, Cadfil로 생성한 프로그램은 최적의 밴드 패턴 생성에 맞게 조정되어 보다 정밀하고 우수하게 사용자의 기계에 적용이 가능합니다.



• Cadfil을 이용하여 어떠한 와인딩 머신에도 커스터마이징이 가능하며, 이를 적용하여 보다 정확하고 정교한 결과를 얻어낼 수 있습니다.



• 복합재에 대한 이해가 있는 설계 엔지니어의 경우 Cadfil을 통해 mandrel에 원하는 라미네이트 구조를 설정하고, 지정한 Filament Winding 타겟 머신에 대해 NC 프로그램을 생성할 수 있습니다.









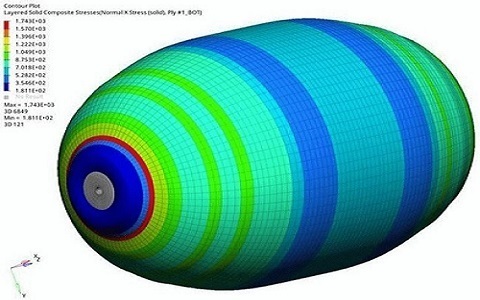

☐ CADFIL-Lite / Lite+



• Cadfil®-Lite는 상위 버전인 CADFIL®-Axsym 패키지의 많은 장점을 제공하며 일반적인 FIlament Winding 형상을 위한 빠르고 간단한 '파라미터 프로그래밍' 인터페이스 제공

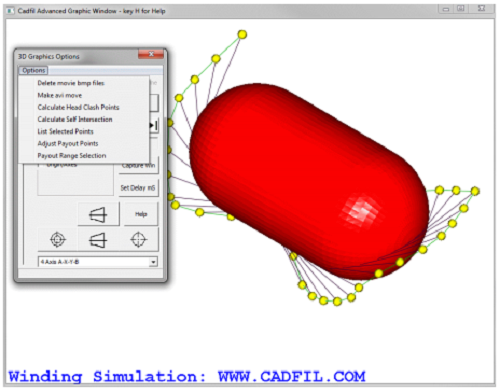

• 강력한 3D 그래픽 및 시각화는 CADFIL®-Axsym과 동일하며, 프로그램 생성은 Cadfil 'QuckCad' 사용자 인터페이스를 통해 가능



• 원통형 부품의 나선형 와인딩 (예: 파이프, 드라이브 샤프트)



• 원통형 부품의 후프 와인딩 및 다단계 후프 와인딩

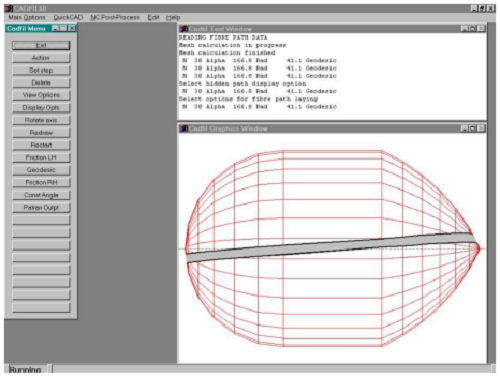

• 돔 엔드가 있는 실린더의 나선형 geodesic 와인딩 (동일한 end openings)



• 타원형, 접시구형 및 기타 표준 엔드 캡이 있는 실린더의 나선형 geodesic 와인딩



• 연속(논스톱) 멀티 앵글 와인딩을 허용하는 원통형 부품의 결합 경로



• 돔 엔드가 있는 실린더의 나선형 non-geodesic 와인딩 (비 균일 end openings)



• 논스톱 멀티 앵글 와인딩을 위한 돔형 실린더의 결합 경로



• Cadfil-PipeWinder+ 패키지 포함













☐ CADFIL-Axysm



• CADFIL®-Axsym 패키지는 파이프, 구체, 가스 병, 골프 샤프트, 저장 탱크 등의 구성 요소 포함한 모든 회전 대칭을 위한 와인딩 프로그램을 생성 가능



• 파이프 밴드, T 와 타원형 섹션 등 다양한 복잡한 형상들을 위한 소프트웨어 옵션 제공



• 일반 axisymmetric mandrel 작업



• 모든 axisymmetric 형태의 일반 geodesic 및 non-geodesic 와인딩 작업

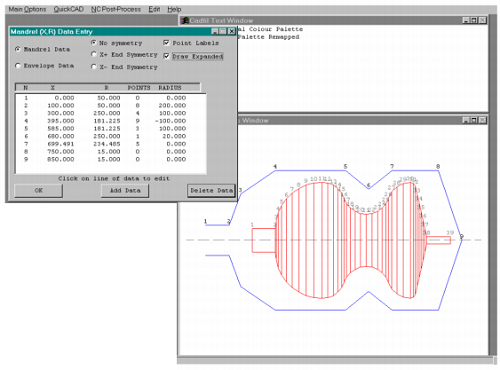

• DXF 파일로부터 mandrel 정보 가져오기 가능



• IGES 파일로부터 mandrel 정보 가져오기 가능



• Cadfil-Lite+ 패키지 포함



















* 자세한 내용은 Cadfil 홈페이지, Youtube 채널 및 info@c2eskorea.com으로 연락주시기 바랍니다. *
