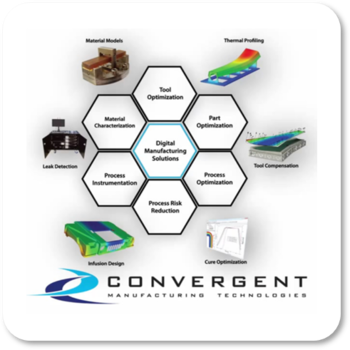

DIGITAL MANUFACTURING SOLUTIONS

※ 그림을 클릭하시면 Convergent 브로셔를 다운로드 받으실 수 있습니다.

RAVEN Simulation Software

개요

• RAVEN은 Microsoft Windows에서 실행되는 독립 실행형 소프트웨어로, 빠르고 간단한 프로세스 시뮬레이션을 수행하는 데 필요한 기능을 제공합니다.

0D / 1D 시뮬레이션

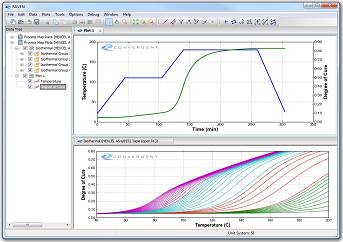

• 0D 시뮬레이션: 지정 경화 사이클에서 시간 변화에 따른 핵심 재료 특성 반환

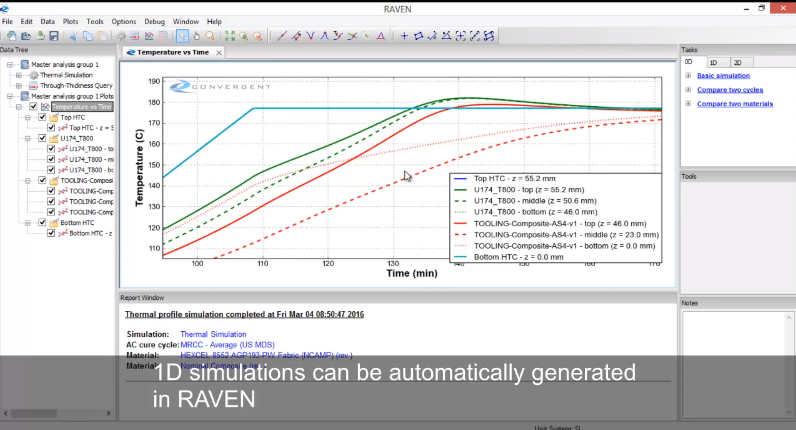

• 1D 시뮬레이션: 두께 방향 온도 프로파일 및 특성 전개를 평가
• 툴/부품 두께 및 열 전달 경계 조건이 결과에 미치는 영향 분석

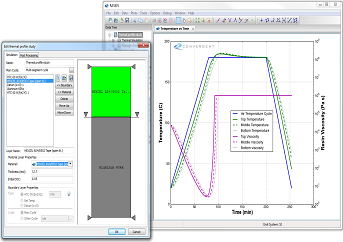

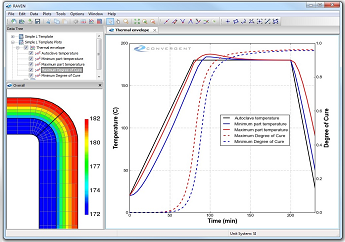

결과 예시

• 두께/경계 조건 변화에 따른 온도·특성 전개를 직관적으로 비교할 수 있습니다.

COMPRO Simulation Software

플랫폼 & 연동

• CCA(Common Component Architecture) 플랫폼 기반
• RAVEN과 동일한 재료 데이터베이스 사용

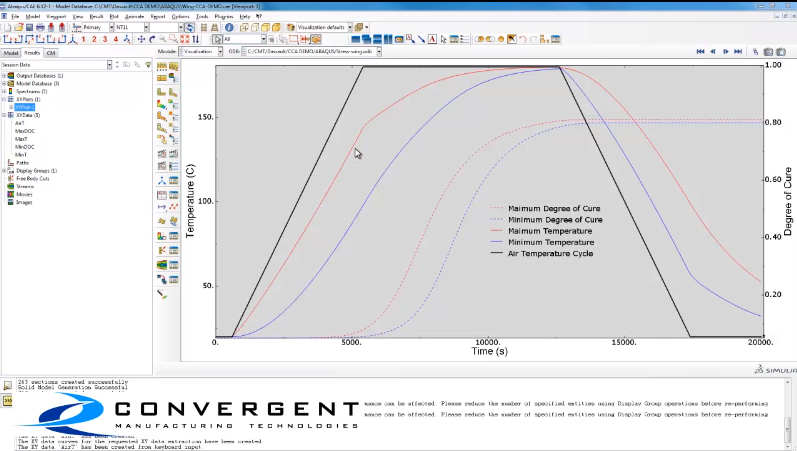

• ABAQUS / MARC 등 범용 FEA 환경에서 고급 공정 시뮬레이션 지원

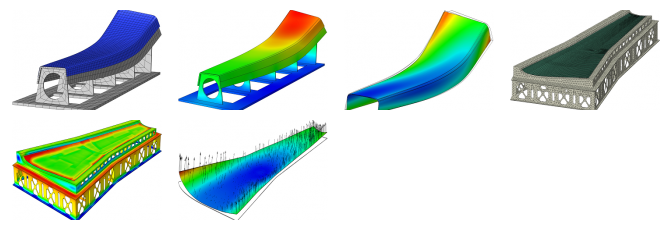

핵심 기능

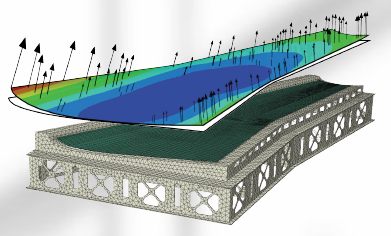

• 프로세스 유도 변형(스프링 인) 계산 및 공구 보정 권장안 개발
• 복합재 라미네이트/구조의 잔류 응력 계산
• 경화 사이클 사양을 만족하는 경화 사이클 및 툴링 개발 지원

하이브리드/다단계 프로세스

• 코어, 사전 경화 스킨, 접착층, 인서트 포함 하이브리드 구조 거동 시뮬레이션
• co-cure / co-bond / secondary bonding 등 다단계 프로세스 모델링
• 복잡한 하이브리드 구조 및 공정 시나리오를 폭넓게 처리

CPA-TA Simulation Software

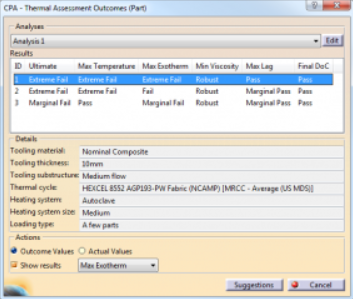

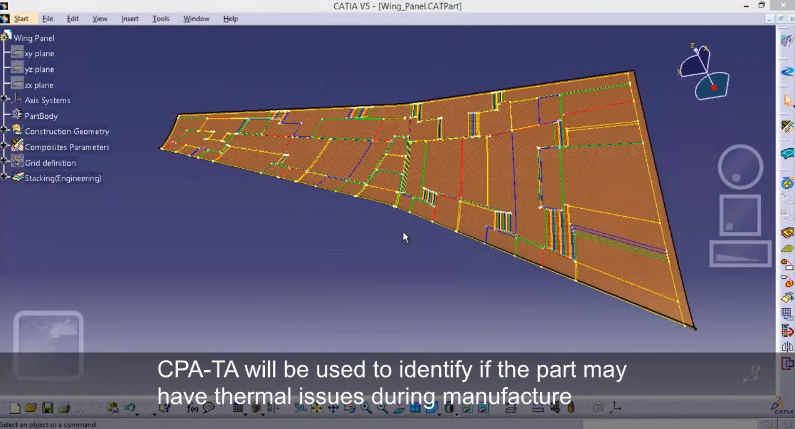

복합재 생산성 시뮬레이션을 위한 사용하기 쉬운 소프트웨어로, 툴링 설계 전에 잠재적인 열처리/경화 문제를 빠르게 파악하고 공정·재료·장비 조건을 맞춤 설정할 수 있습니다.

설계 초기 검토

• 회사 표준 장비/프로세스 기준으로 생산 가능성 설계를 신속 평가
• 제출 전 경화 사이클 사양 및 모범 사례를 빠르게 검증

리스크/반복 감소

• 레이아웃 문제를 사전에 파악해 예기치 않은 재설계·테스트·시행착오 감소
• 설계 엔지니어와 M&P 부서 간 설계 반복(루프) 축소

빠른 변경 분석

• 대체 공구 유형/설계 변경에 따른 제조 결과를 빠르게 비교 분석
• RAVEN 공정 시뮬레이션 및 재료 파일 기능을 활용

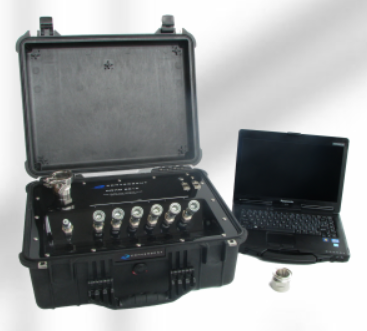

COHO Gas Flow and Vacuum Leak Detection System

COHO 시리즈 진공 누설 감지기는 복합 가공 설비에서 누출 테스트를 돕기 위해 표준 진공 라인에 연결되는 고성능 가스 유량 센서로 구성됩니다. 진공 백·호스·피팅·실런트 테이프·공구에 대한 누출 감지 기능을 제공하며, 실시간 데이터/추세를 표시하고 다양한 디바이스에서 사용자 친화적인 워크플로로 운영자를 안내합니다.

핵심 기능

• 복합 재료 제조를 위한 실시간 가스 흐름 및 누출 감지
• 진공 백 누설 감지 및 현지화
• 진공 시스템(호스/부속품) 누출 감지

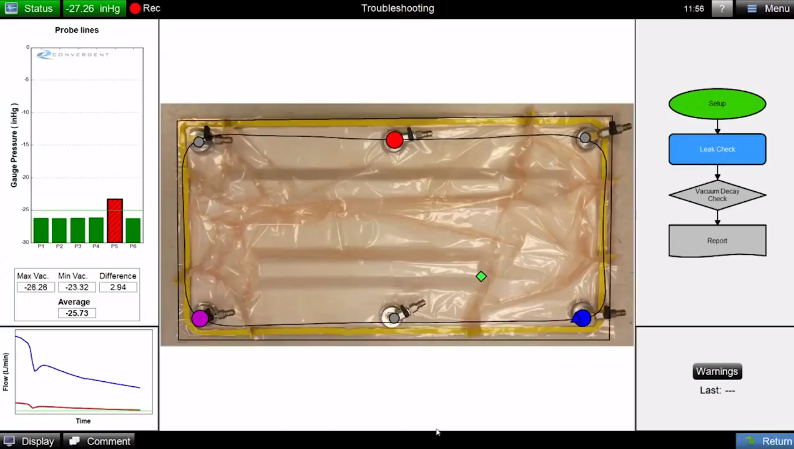

모니터링 & 리포팅

• 수분 감지를 통한 복합 배기 및 오프가스 모니터링
• 대피/가스 배출/공기 누출을 식별·측정·지역화
• 자동 생성 보고서로 결과 기록

적용 목적

• 생산 및 프로세스 개발을 위해 설계됨

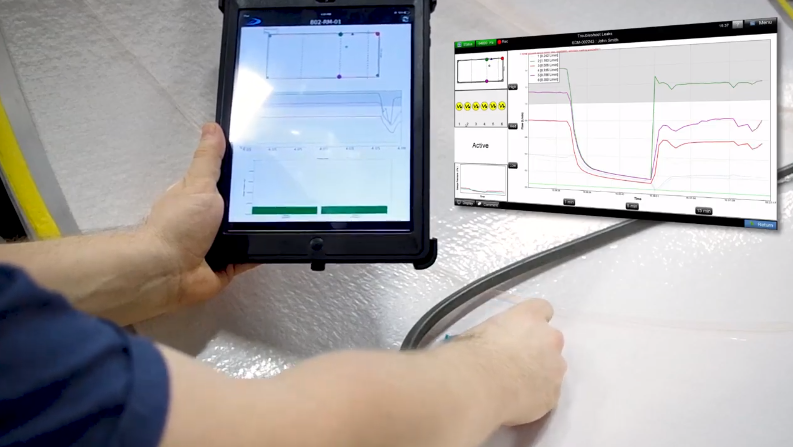

• 현장 워크플로 기반으로 운영자 가이던스 제공
• 대형 스크린/콘솔/태블릿 등 다양한 환경 지원
